Justo esta mañana me acaba de llegar de ali @Txuchin .
Para empezar, el circuito coincide a simple vista, pero a nivel calidad de soldadura deja bastantes dudas.

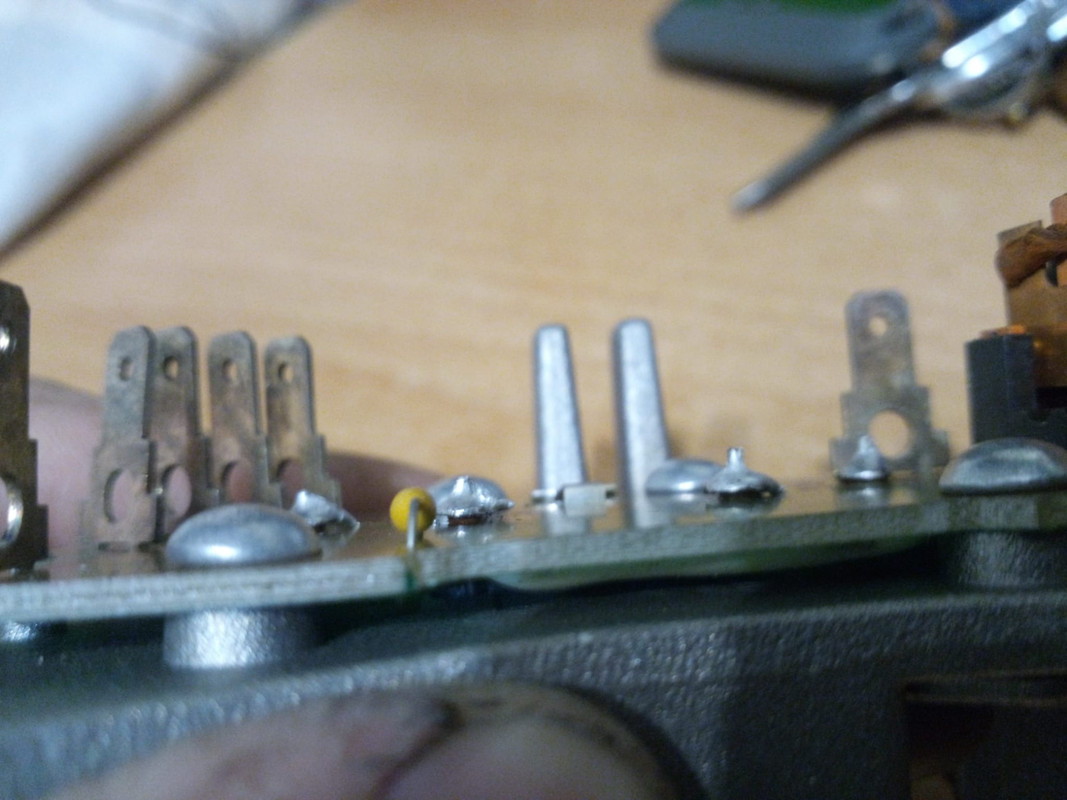

Las soldaduras de los transistores han llegado levantadas, le he dado con el soldador y han bajado, quedando así, más no bajan.

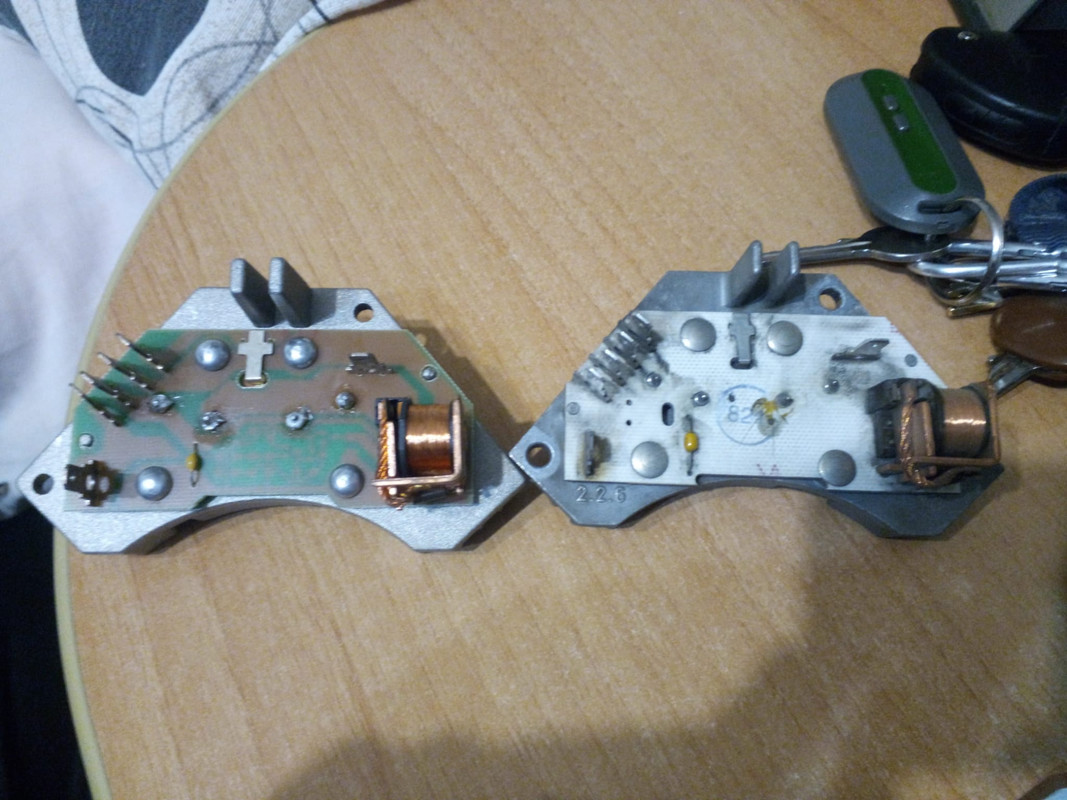

Comparativa
He visto que el cable informador de tension de motor estaba un poco pelado, lo he protegido.
Tras montarlo todo he ido al coche y nada, ni si quiera se movía, por un momento se ha movido al darle al max, pero ya está, luego no ha habido manera, ni moviendo los cables ni reapretando he intentado varias veces. He revisado que todo estuviese bien conectado de manera firme.
He vuelto a desmontarlo y, al zarandear la tarjeta, suena un tintineo, como si hubiese algo suelto.
A ver si mejora el tiempo y voy a por pilas para mi tester a ver qué está pasando.
Mientras tanto, le doy un suspenso.
PD: Los transistores del que han llegado no son Motorola como en la foto pero sí conservan la numeración.
