COMO PROGRAMAR UN TELEMANDO DE CX
Autor original desconocido. Recopilado por Txuchin
Este documento pretende ser un manual que nos permita ajustar o sincronizar un telemando de infrarrojos (IR) con un receptor, permitiendo por ejemplo, que si a alguien se le ha perdido el telemando y (con la ayuda de los dioses) consigue otro, pueda hacerlo funcionar para su coche. No pretende ser una explicación técnica del funcionamiento de estos mandos y, por último, está creado principalmente para ser utilizado con los mandos a distancia del cierre centralizado de los Citroën CX serie 2, aunque puede servir para algún otro modelo que emplee el mismo mando u otro distinto que funcione o utilice la misma electrónica.
Por lo tanto no se garantiza su funcionamiento con otros telemandos ni sus respectivos receptores. Lo que se explica en este documento se ha probado en varios aparatos y ha funcionado.

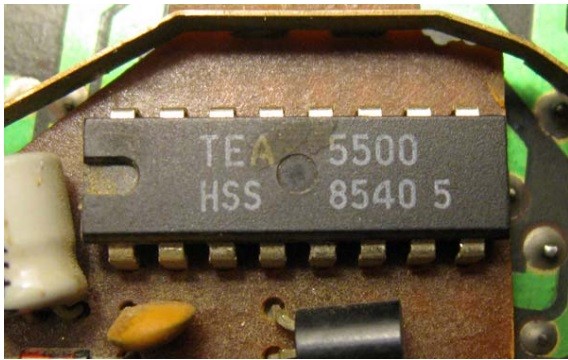

Damas y cablleros, ladies and gentlemen… les presento al TEA5500. El responsable de que no necesitemos acercarnos a nuestros CX para accionar el cierre centralizado.

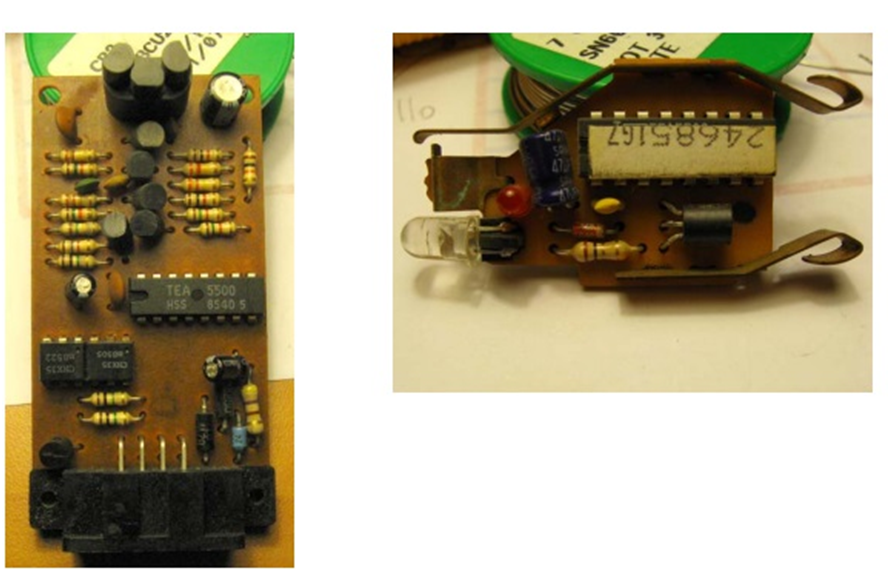

Este es el circuito integrado que incorpora, tanto el telemando como el receptor del sistema de mando a distancia de nuestro CX y algunos PSA. En las siguientes fotografías podemos verlo instalado en el aparato receptor y en el emisor.
Bueno, dejemos ya las formalidades a un lado y vayamos al tema.
Funcionamiento teórico.
El emisor (o mando a distancia) está formado por un circuito integrado codificador (el TEA 5500) el cual lee 10 líneas de entrada y dependiendo del estado que presenten estas líneas será el código emitido. De esta forma obtendremos un sistema de codificación con 59.047 posibilidades, las cuales serán más que suficientes para la mayoría de las aplicaciones. El receptor compara el código recibido con el establecido en sus entradas y, de ser el mismo, actúa sobre la salida. Un detalle curioso que hay que tener en cuenta es que el código emitido es recibido en forma invertida. Esto quiere decir que, cuando el receptor vaya comparando el código recibido con el que tiene establecido en sus entradas lo hará cruzado.
Tabla 1.
EMISOR E1 E2 E3 E4 E5 E6 E7 E8 E9 E10
RECEPTOR E10 E9 E8 E7 E6 E5 E4 E3 E2 E1
En la tabla 1 se aprecia bien el mecanismo empleado. Esto significa que cuando se establezca el código en el emisor, en el receptor deberá hacerse en dirección opuesta, partiendo de la entrada contraria. Basta con observar la tabla 2 para comprenderlo:

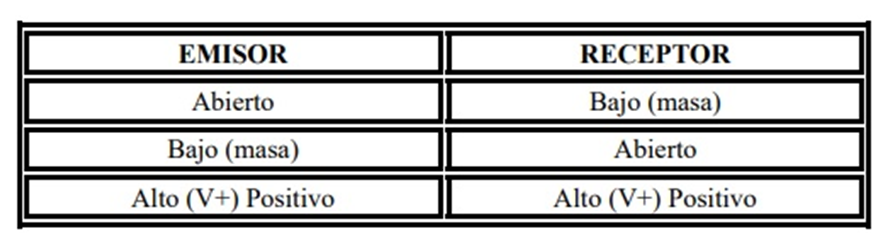

Tabla 2. – Trascripción de la facilitada por el fabricante del circuito.
Aquí se sobre entiende que cuando una entrada en el emisor se deja sin conectar la opuesta del lado receptor deberá ponerse a masa. O, si del lado del emisor se la conecta a masa deberá dejarse sin conectar su opuesta e el receptor. En tanto el estado alto no presenta cambio alguno.

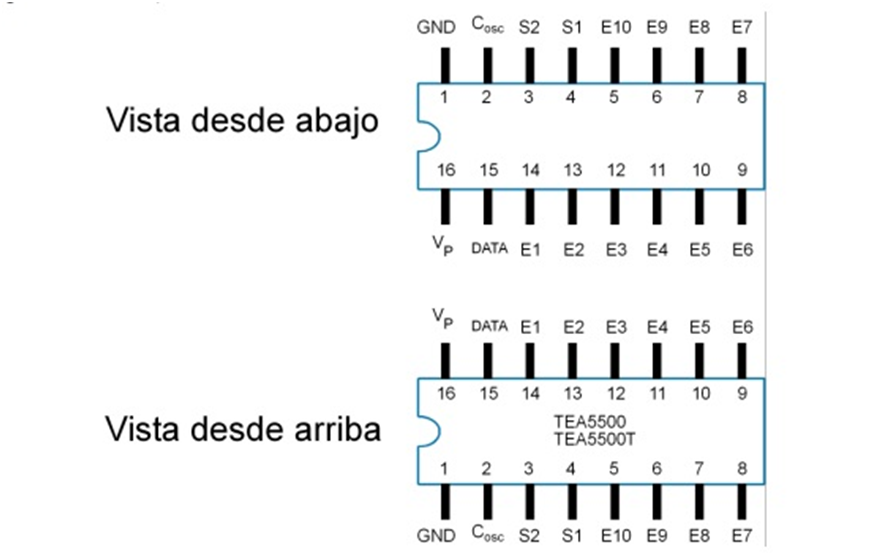

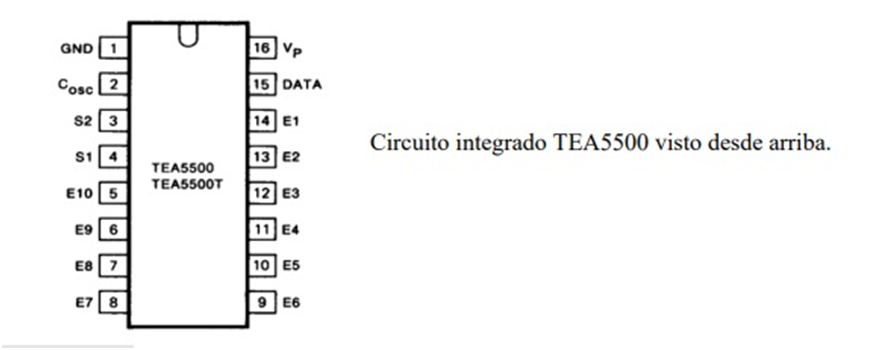

Esto es más fácil de lo que parece. Si observamos el circuito integrado el TEA5500 y nos fijamos en sus patillas, la cosa parece aclararse un poco.
Vemos como la patilla 14 del circuito es la E1, la patilla 13 es la E2, y así sucesivamente. Así se explica que en la tabla 1 se describa una equivalencia inversa entre las patillas del circuito del emisor y el circuito del receptor.
Esto es: si en el emisor a la patilla E1 del circuito integrado le asignamos el valor positivo, en el receptor debemos asignarle a la parilla E10 el valor negativo. Y así continuar la equivalencia según las tablas 1 y 2.
Hasta aquí la teoría, vamos a la práctica:
Funcionamiento practico. A partir de este momento y mientras no diga lo contrarío, siempre hablaremos del TEA5500 como “el circuito” y en las explicaciones lo encontraremos visto desde abajo. (Esta aclaración es importante ya que según por donde lo miremos la disposición de las patillas variará).

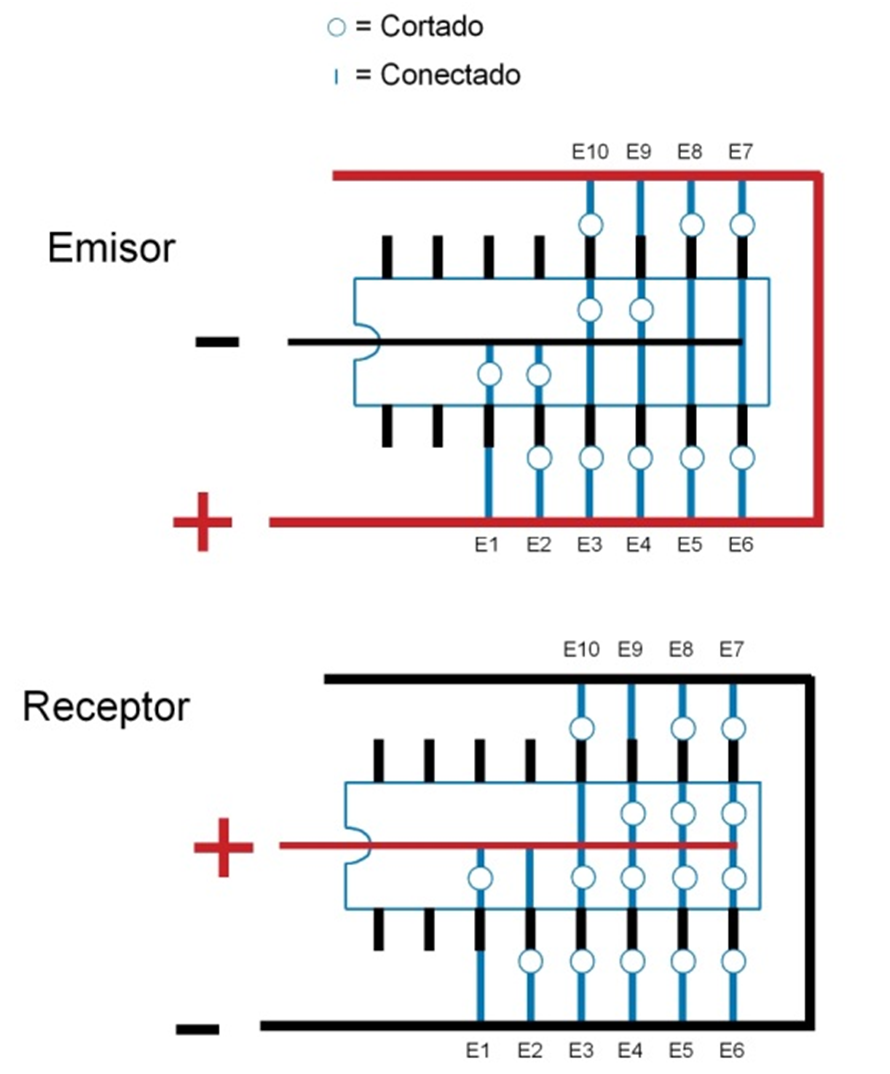

Siguiendo la tabla 2 y viendo el siguiente esquema, podemos concluir que:
Ahora vemos claro lo de las tablas 1 y 2. Si en el Emisor la patilla E1 tiene Positivo, su opuesta en el Receptor (la patilla E10, tabla 1) tiene Positivo tabla 2. Y así siguiendo la tabla 1 y comparando las conexiones según la tabla 2, llegamos hasta la patilla E10 del Emisor que está en estado abierto (no le llega ni negativo ni positivo) y comprobaremos que su opuesta (según tabla 1) en el Receptor, la Patilla E1 (según tabla 2) debe de tener Negativo o Masa.
El conexionado de las patillas se realiza mediante perforaciones en la baquelita del circuito integrado, actuando como interruptor.

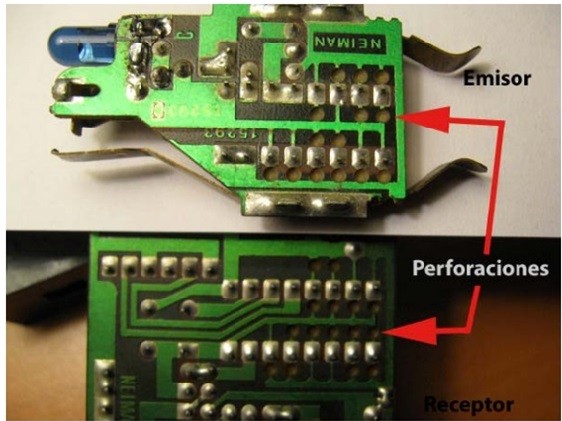

Dicen que una fotografía vale más que 100 telemandos volando:

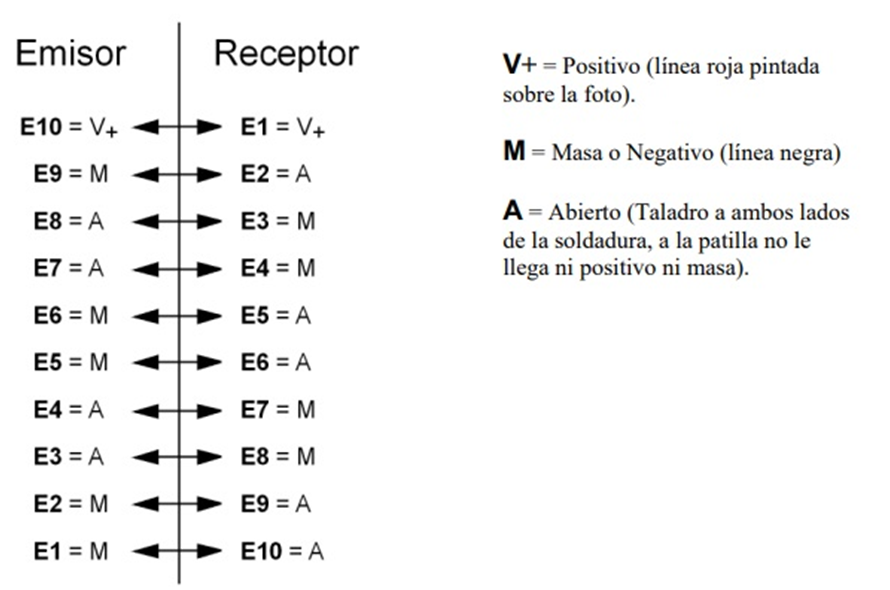

Y estas son las equivalencias de telemando / receptor de la foto:
Como ya diría, en su día, bugs Bunny “Esto es todo amigos”.
Espero que os queden claras dos cosas:
1.- Si poseéis una de las dos partes (telemando o receptor) y la otra no, pero encontráis la que os falta, con este documento podáis codificarlo.
2.- Si poseéis dos telemandos, por ejemplo, y uno se os rompe podáis codificarlo, aunque en este caso es más fácil, pues si podemos comparar dos unidades, solo hay que copiar los agujeritos y las pistas del circuito impreso.

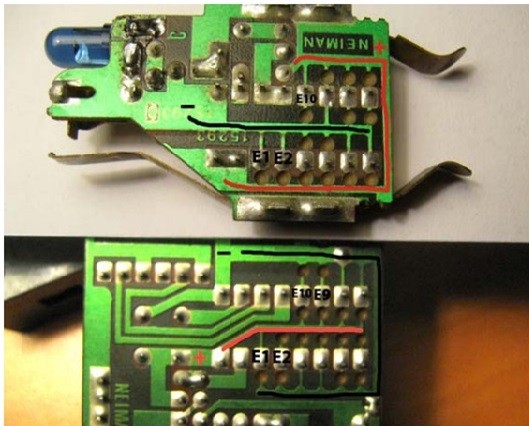

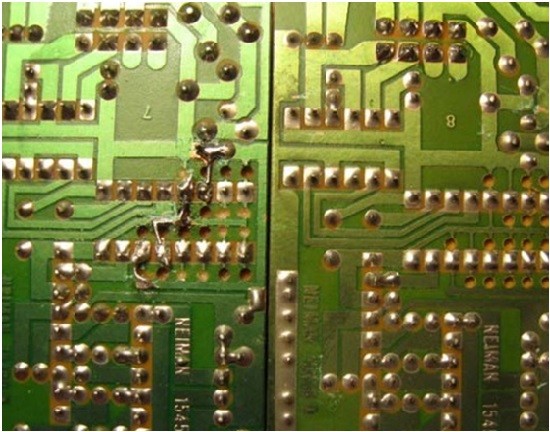

Para despedirme os muestro una foto del último ejemplo:
Como se ve, con un hilo de teléfono se reconstruyen las pistas que necesitemos. Para ello rascamos la pintura verde hasta que aparezca el cobre de la pista, la estañamos y soldamos una puntita del cable desde la pista hasta la soldadura de la patilla que tengamos que unir. La cosa de los taladros, es fácil, o rascamos con una cuchilla hasta eliminar la pista o con una broca pequeña hacemos un taladro sin llegar a atravesar la baquelita, pero si a cortar la pista. Una vez igualada la combinación, enchufarlo en su sitio y rezar para que funcione (seguro que sí).
Saluditos.
